本文围绕防爆控制柜展开，详细介绍了其防爆原理、特点、6种结构类型，还阐述了安装维护的注意事项以及常见故障分析，让读者全面了解防爆控制柜相关知识。

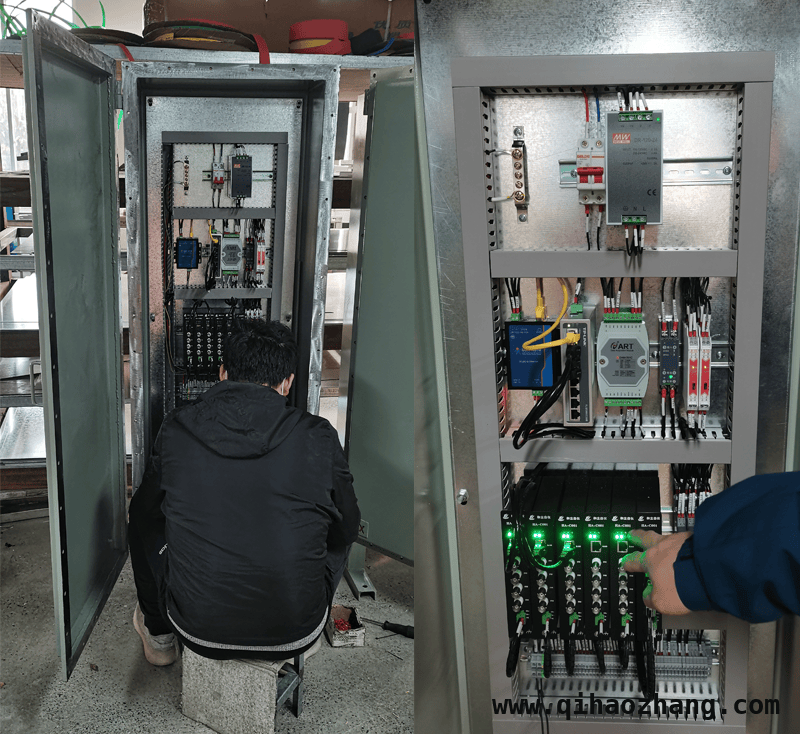

防爆控制柜
6种结构详细讲解
防爆控制柜的原理剖析
防爆控制柜具备独特的防爆原理。它会把电气设备的带电部件放置在特制的外壳当中。这个外壳有着极为重要的作用，一方面，它能够将壳内电气部件产生的火花和电弧与壳外的爆破性混合物隔离开来；另一方面，当进入壳内的爆破性混合物被壳内电气设备的火花、电弧引爆时，它能承受所产生的爆破压力，并且外壳不会被损坏。同时，它还能防止壳内爆破生成物向壳外爆破性混合物传爆，从而不会引发壳外爆破性混合物的焚烧和爆破。这种特别的外壳被称作“隔爆外壳”，而具有隔爆外壳的电气设备就被叫做“隔爆型电气设备”。隔爆型电气设备由于具备出色的隔爆和耐爆功能，所以被广泛应用于煤矿井劣等具有爆破性环境的作业场所。
防爆控制柜的显著特点
1. 其外壳的制作方式多样，既可以由冷轧钢板折弯焊接而成，也能够通过碳钢、不锈钢焊接成型。
2. 采用密封圈式电缆引入装置，并且在各可拆卸组合面配备了密封垫、环、圈、帽等，保障密封性能。
3. 可以根据工业现场的实际情况，定制隔爆型 + 粉尘防爆双证合一的产品。
防爆控制柜的6种结构类型
01
防爆结构
增安结构在防爆电气设备中较为适用，像电机、变压器、灯具以及带感应线圈的电气设备等。一般而言，绝缘绕组的允许温升要比其他防爆电气设备标准规定的温升低10℃。其泄漏距离和电气间隙应尽可能设计得大一些，较小值也不能低于相关规定。外壳需要有一定的防护措施，并且要满足gb1498 – 79中规定的IP54防护要求。绝缘绕组的匝间和接地试验电压要高于普通电气设备的匝间和接地试验电压，其中低压设备增加10%，高压设备增加30%。所有导线的连接必须可靠，在受到过载和振动的影响时，不应出现接触不良的情况。增安电机和变压器还应配备相应的过载保护装置或过热装置。
03
通风充气结构
充油防爆结构与使用中的爆炸传递等级没有关联，比较适用于小型操作开关。当工作频率和电流强度有可能达到严重过载时，防爆充油结构设备的表面和油温不能超过规定值。在冷态下，油层深度（从油表面到产生火花或电弧的零件的距离）应为小试验保护深度的两倍，但不能小于10mm。充油防爆电气设备所使用的充油应具备较高的化学稳定性，并且设备要配备油位指示器或油位信号装置。
05
仅适用于防爆结构
特殊防爆结构的电气设备指的是除上述典型结构类型以外的防爆结构。所以，在使用时应充分考虑法定检验机构批准的附加使用条件。
防爆控制柜的安装维护注意事项
1、安装前的检验
1. 仔细检查防爆电气控制箱前门上的控制按钮、观察窗玻璃以及电缆引入装置、接线端子等是否完好。若有损坏，应及时进行修理或更换。
2. 认真检査隔爆面有无损伤、锈蚀现象，隔爆间隙是否符合规定数据。
3. 检验箱体内是否有因运输而掉落的零件，导线有无松动和断线现象，若有则须妥善处理。
4. 检查防爆电气控制箱各组成电器元件、熔断器等是否完好。
5. 查看防爆电气控制箱是否受潮，如受潮则应进行烘干处理。
2、安装注意事项
1. 使用防爆电气控制箱时，其环境条件必须符合产品的使用要求。安装后，外壳必须可靠接地。
2. 在井下搬运过程中，应避免箱体受到强烈振动，严禁翻滚，要轻移轻放。
3. 在井下安装后，应检査进出电缆连接是否牢固，暂不使用的电缆引入装置应用压盘、金属堵板、密封进行可靠密封。
3、调整与使用
关上防爆电控箱前门；
打开接线腔盖板，根据选用的不同控制方式接线；
关闭进出线箱门盖，并用螺栓加以紧固。
4、使用注意事项
1. 控制器外部接连电缆的分布电容、电感值不得超过规定的值。
2. 定期检査防爆电控箱的隔爆面、隔爆间隙等，发现隔爆结构有损坏时应停止使用。
3. 运行前，应对箱体进行检査，确认动作正常，显示正确后，再投入运行。
4. 不准用接地芯线作为本安控制回路。
5、维护及保养
（1）日常维护和保养
1. 检查控制箱的外接地螺栓是否可靠。
2. 注意隔爆面的清洁，定期涂防锈油脂，锁轴内加适量的润滑油。隔爆腔盖及箱体法兰面要定期加油擦拭，避免生锈影响防爆性能。
3. 定期检查电源的地线是否可靠地接在一起。
（2）长期存放时的维护和保养
1. 防爆电气控制箱长期不使用时，应将其包装好，存放在空气流通、干燥的仓库中。
2. 长期存放后使用时，应首先将控制箱通电4小时，测量本安与非安电压值，然后用模拟传感器进行输入/输出口的检查。
6、维修注意事项
当电控箱因故障跳闸或不能启动时，应先查清楚电路原理，根据故障情况分析原因，然后对电控箱可能发生故障的部位进行检査，不可随意拆卸。
在修理中，对需要更换的元器件，要选择与之对应的型号、规格和技术参数，不能任意以其它元器件代替，以免影响整机性能。
当维修的过程中，用户要根据具体情况进行具体的分析。如遇到特殊疑难的故障情况时，用户最好及时请生产厂家协助维修，不可盲目拆卸、改装。
7、常见故障分析
当故障时无输出，可能因为光耦损坏，此时需要更换隔爆腔接线板。
当工作久了乱报故障，可能因为PLC程序工作冗余，此时需要重新断电或更新程序。
当出现启动不了电气控制箱时的情况时，可能有以下情况：
1. 熔断器保护。这种情况下，需要及时更换熔断器。
2. 显示窗无显示。出现这种现象可能有三种原因，一是连接线未插好，此时需要对连接线进行检查；二是程序有无也会影响到显示窗的显示，此时需要重新上传程序；三是显示屏故障，此时需要进行更换。
本文全面介绍了防爆控制柜的防爆原理、特点、6种结构类型，同时详细阐述了其安装维护的注意事项和常见故障分析。通过这些内容，读者可以深入了解防爆控制柜的相关知识，为其正确使用、维护和维修提供了重要的参考依据。
